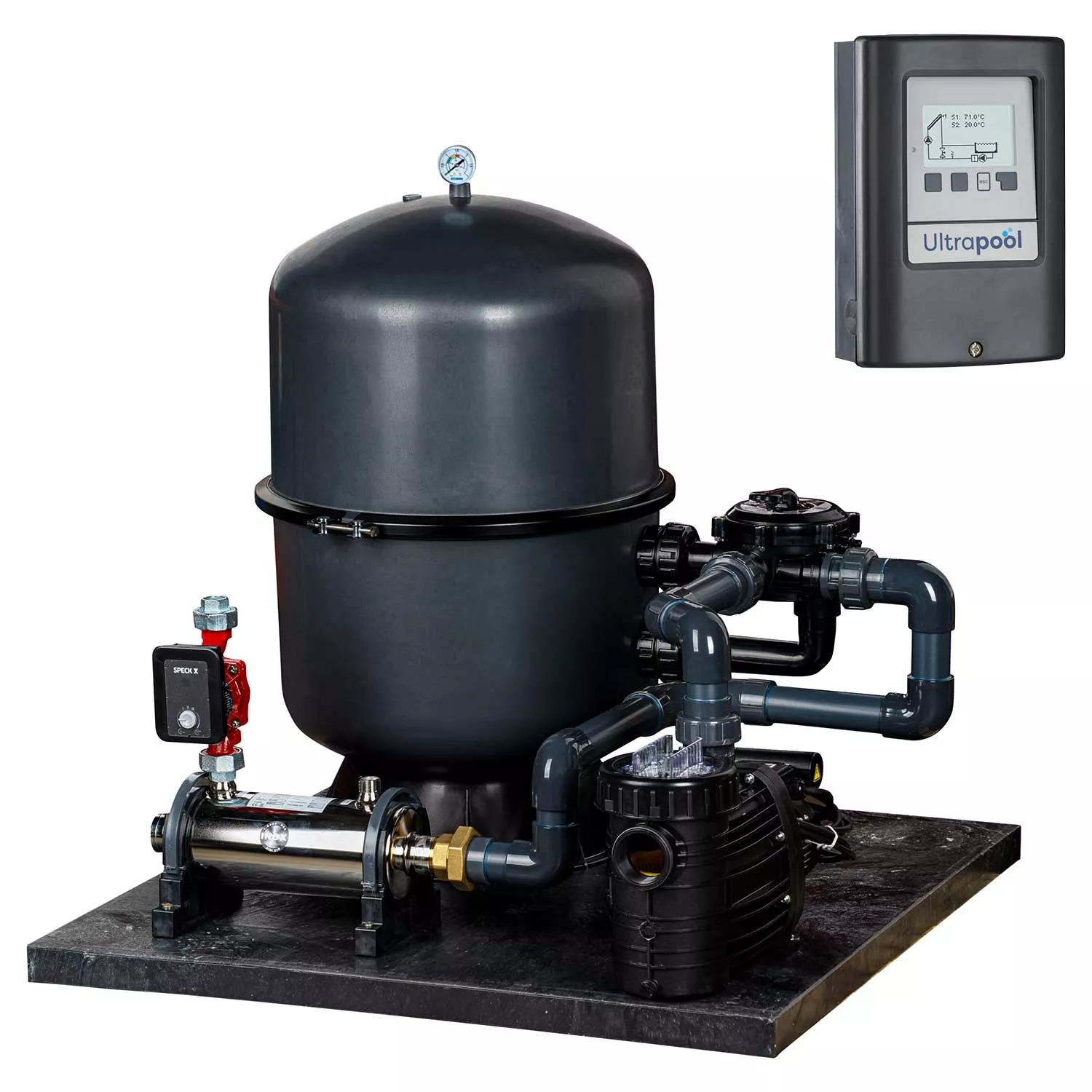

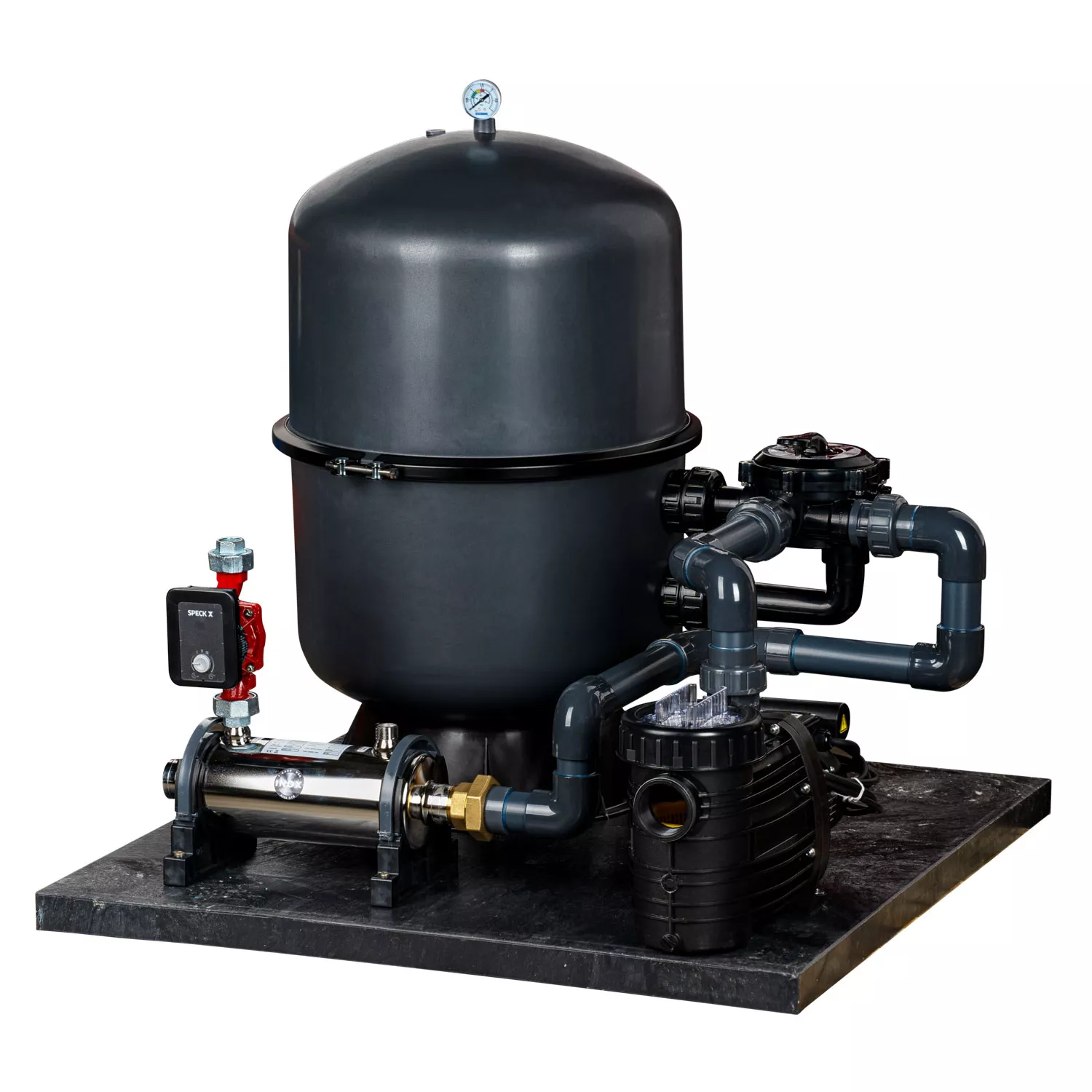

Heizfilteranlage Bilbao 400 mm mit Top II 8 m³ 230 Volt

Komplette Sandfilter-Anlage inkl. Wärmetauscher, Steuerung und Filter-Palette. Mit 600 mm Filterbehälter und Speck-Pumpe "Top II 8" für Becken bis 35 m³. 230-V-Ausführung.

Mit Ausnahme des Filter-Mediums bekommen Sie hier eine komplette Heiz-Filter-Anlage. Der hochwertige zweigeteilte Filterkessel besteht aus glasfaserverstärktem Polypropylen. Der 42-kW-Warmwasser-Wärmetauscher mit Heizungs-Umwälzpumpe verfügt über einen Anschluss an eine konventionelle Hausheizung.

Die elektronische Filter-Laufzeit-Steuerung ist mit einer Badewasser-Temperatur-Regelung ausgestattet, optional kann die Erwärmung auch auf Solar-Betrieb umgestellt werden.

Die gesamte Heizfilter-Anlage ist auf einer geräuschdämpfenden Kunststoff-Palette platziert, mit seitlich am Kessel angeordnetem, manuellem 6-Wege-Ventil.

Alle Komponenten sind perfekt aufeinander abgestimmt, so dass die jeweilige Leistung optimal ausgenutzt wird.
ACHTUNG: Farbe kann abweichen; Hellgrau, Blau oder Anthrazit werden je nach Verfügbarkeit geliefert.

Mit der Kombination aus Filterkesselgröße und Pumpenleistung eignet sich das System ideal für Pools bis zu 35 m³.
WICHTIG: Es handelt sich um eine 230-V-Ausführung.

Langlebiger Filterkessel für höchste Ansprüche

Der Cantabric-Filterkessel wird aus verstärktem Polypropylen gefertigt und überzeugt durch Stabilität und eine besonders lange Lebensdauer. Durch das Spiegelschweiß-Verfahren entsteht eine dichte, stabile Verbindung der Kesselteile. Praktische Ausstattungen wie eine große Wartungsöffnung mit Schraubverschluss und ein transparenter Deckel erleichtern Inspektion und Pflege erheblich.

Über das eingebaute Manometer behalten Sie den Filterdruck jederzeit im Blick und wissen sofort, wann eine Rückspülung erforderlich ist.

Hochwertige Speck-Pumpe „Made in Germany“

Das Herzstück der Anlage ist die Speck BADU Top II. Diese selbstansaugende Markenpumpe ist ein echter Klassiker, der sich durch seine hohe Zuverlässigkeit und eine lange Lebensdauer auszeichnet. Ein integrierter Fasernfänger schützt das Pumpen-Innere.
Perfekt abgestimmt auf den Filterkessel, liefert die Pumpe maximale Leistung und Effizienz.

Praktisches 6-Wege-Ventil

Mit dem 6-Wege-Ventil steuern Sie alle wichtigen Funktionen bequem über einen einzigen Hebel: Filtern, Rückspülen, Nachspülen, Zirkulieren, Entleeren oder Schließen.
So können Sie jederzeit zur benötigten Funktion umschalten

Moderne Poolsteuerung mit Heizoption

Die Ultrapool Steuerung mit Solaroption vereint Filterlaufzeit- und Temperaturmanagement in einem Gerät. Sie lässt sich flexibel mit Wärmepumpen, Wärmetauschern oder Solarabsorbern kombinieren und sorgt für maximale Effizienz. Neben der einfachen Bedienung bietet sie nützliche Features wie Frostschutz, Eco-Modus und grafische Auswertungen. Ein integrierter Inbetriebnahme-Assistent erleichtert die Einrichtung zusätzlich.
Inklusive komplettem Anschluss-Set mit Tauchhülse, Tauchfühler und Anlegefühler.

Technische Daten & Eigenschaften "Heizfilteranlage Bilbao 400 mm mit Top II 8 m³ 230 Volt"

Filterkessel "Bilbao 400 mm"

• Zweigeteilter, Glasfaser-verstärkter Polypropylen-Filterkessel
• 400 mm Durchmesser, mit Manometer
• Mit Entlüftungs-Schraube und Winter-Entleerung
• Inklusive seitlich angeordnetem 6-Wege-Ventilsatz
• Auf geräuschdämpfender Kunststoff-Palette
• Filterhöhe: 840 mm
• Arbeitsdruck: 1,5 Bar
• Prüfdruck: 2,25 Bar
• Erforderliches Filtermedium (nicht enthalten):
  50 kg Quarzsand
  Alternative für noch bessere Filter-Ergebnisse: 42 kg AFM (1 x AFM Grade 1 und 1 x AFM 2)

Filterpumpe "Speck BADU Top II 8 230 V"

• Premium-Qualität "Made in Germany
• Selbstansaugend, sehr leise im Betrieb
• Filterleistung: 8 m³/h bei 8 m WS
• Spannung: 230 V
• Leistungsaufnahme: 0,58 kW
• Leistungsabgabe: 0,30 kW
• Nennstrom: 2,60 A
• Fasernfänger-Volumen: ca. 3 Liter
• Schutzart: IP 55, Isolationsklasse F
• Anschluss Saugseite: 2 Zoll
• Anschluss Druckseite: 1½ Zoll

6-Wege-Ventil

• 6 Stellungen: Filtern, Geschlossen, Rückspülen, Zirkulieren, Entleeren, Nachspülen
• Mit Manometer ausgestattet
• Empfehlung: 3 Verschraubungen d 50 x 1½ Zoll für PVC-Rohre

Wärmetauscher "Dapra Classic Line Hochtemperatur Edelstahl-Wärmetauscher - D-HWT 35"

• Warmwasser-Wärmetauscher für den Anschluss an eine konventionelle Hausheizung
• Heizfilter-Block besteht aus Heizfilter-Steuerung, Schwerkraft-Bremse und Heizungs-Umwälzpumpe
• Gehäuse aus Edelstahl AISI 316 / 1.4404, gebeizt und elektropoliert
• Wärmeleistung bei 90°C: 42 kW / 36.120 kcal/h
• Temperaturdifferenz: 70°C = 0,6 kW/°C
• Austauschfläche: 0,17 m²
• Durchflussmenge primär: 2 m³/h
• Durchflussmenge sekundär: 10 m³/h
• Druckverlust primär: 0,18 bar
• Druckverlust sekundär: 0,10 bar
• Max. Betriebsdruck primär: 10 bar
• Max. Betriebsdruck sekundär: 3 bar
• Anschluss Heizungsseite: 3/4 Zoll Außengewinde
• Anschluss Poolseite: 1½ Zoll Innengewinde oder 50 mm Klebestutzen
• Gewicht: 3 kg

Ultrapool Poolsteuerung mit Solaroption

• Pumpen- und Temperatursteuerung in einem Gerät
• Qualität "Made in Germany"
• Steuerung für Wärmepumpen, Wärmetauscher, Solarabsorber und Kugelhähne
• 3 Eingänge für PT1000-Fühler
• Betriebsarten: Manuell & Automatik
• Komfortables Display mit Text- und Grafikmodus
• Funktionen: Eco-Modus, Frostschutz, Antiblockierschutz, Laufzeitoptimierung, grafische Statistik
• Relaisausgänge: 230 V AC
• Maße: 163 x 110 x 51 mm / Schutzart: IP40
• Inklusive komplettem Anschluss-Set mit Tauchhülse, Tauchfühler und Anlegefühler

ACHTUNG: Die Rohr-Verbindung vom Thermoblock zum Ventil ist nicht im Lieferumfang enthalten. Bitte bestellen Sie diese bei Bedarf mit. Je nachdem wo der Thermoblock angebracht wird, benötigen Sie für die Verrohrung entsprechende Winkel und Muffen.

Heizfilter-Anlagen sind von der Rücknahme ausgeschlossen.

Bei allen elektrischen Anlagen ist unbedingt ein FI-Schutzschalter erforderlich. Diese Arbeiten führt ein konzessionierter Elektromeister durch.
